電源トランスを探し回ったことがある人なら、特に特定のユニットが実際にどの程度の保護を備えているかを把握しようとしている場合、仕様をいかに簡単に迷ってしまうかに気づいたことがあるでしょう。乾式変圧器のサプライヤーとして、私は常にこの質問に答えます。「400 KVA 乾式変圧器の保護レベルは何ですか?」これは画一的な答えではありませんが、本当に重要なことを分類してみると、思っているよりもずっと簡単です。
まず最初に、はっきりさせておきます。ここでの保護レベルは、「安全を保ってくれるか」という意味ではありません。 （それは一部ではありますが）。より重要なのは、変圧器が埃、水、偶発的な接触、さらには温度関連の損傷などの外部要因からどれだけ適切に保護されているか、さらに作業中の故障を防ぐ安全機能が組み込まれているかどうかです。乾式ユニットの場合、液体の断熱と冷却に依存するオイル充填式ユニットとは大きく異なります。乾式タイプは空気（または窒素などのガスですが、ほとんどが空気）を使用するため、その筐体が重要です。
まずは基本の 400 KVA 乾式変圧器から始めましょう。工場、商業ビル、さらには埃っぽい倉庫など、設置場所に応じて仕様が変わる可能性があることにすぐに注意してください。ここで誰もが話題にする主な評価は、Ingress Protection の略である IP コードです。 IP 番号は 2 桁で、1 番目は固体 (ほこり、汚れ、落下する工具) をどの程度ブロックするかを示し、2 番目は液体 (水、こぼれ、雨) をブロックします。当社が供給するほとんどの標準的な 400 KVA 乾式変圧器には、ベースラインとして IP20 が付いています。開梱してみましょう: IP20 は、12.5 mm を超える固体 (つまり、通常はそのサイズ程度の指) をブロックし、液体に対する保護はゼロであることを意味します。これは、モールの電気クローゼットや小規模の製造工場などの屋内用途では完全に理にかなっています。風雨にさらされないため、防水対策は必要ありませんが、充電部に誤って手を突っ込まないようにする必要があります。
しかし、待ってください。IP20 が唯一の選択肢ではありません。多くの顧客は、自分のサイトがもう少し厳しい場合は、もう少し厳しいものを求めます。 400 KVA ユニットには、IP23 や IP44 などのより高い IP 定格も提供しています。 IP23 は、指の侵入を防ぎますが、最大 60 度の垂直雨からも保護することを意味します。これは、変圧器が荷積みドックの側や機器用の屋根付きパティオなど、わずかに露出した屋外の隅にある場合に役立ちます。 IP44 はさらに優れており、1 mm を超える固体 (非常に小さな塵粒子) を遮断し、あらゆる方向からの水の飛沫に対して保護します。これは、冷却液が飛び散る可能性がある自動車整備工場や、粉塵が絶え間なく続く建設現場などに最適です。私は常にお客様に、IP 評価を特定の環境に合わせるように言います。必要のない高い IP に過剰な費用をかけるのは単なる無駄ですが、過小評価すると将来的には問題が発生します。
現在、保護レベルにはエンクロージャだけでなく、組み込みの安全機能も含まれています。当社の 400 KVA 乾式変圧器には、熱過負荷保護、過電流リレー、短絡ガードなどの機能が追加されています。乾式ユニットはオイル充填式ユニットよりも動作温度が低くなりますが、それでもハードに動作すると熱くなります。当社の変圧器には温度センサーが搭載されており、ユニットが熱くなりすぎると自動的に停止します。これにより、変圧器が早期に故障する最大の理由である巻線の損傷を防ぐことができます。また、180℃まで耐えられるクラスH絶縁材を使用しているので、多少熱くなっても安心です。サイズを比較する場合、30 KVA 乾式変圧器ははるかに小さいため、その保護はより基本的です (熱過負荷は依然として存在しますが、それほど頑丈な機器は必要ありません)。一方、当社の 2000 KVA 乾式変圧器のような大型ユニットには、圧力逃がしベント (乾式であっても過圧が発生する可能性があります) や、異常を警告するリモート監視などの追加機能が備わっています。
人々が KVA と IP にこだわる理由は理解できますが、インストール場所というパズルのもう 1 つのピースがあります。 400 KVA ユニットを清潔で空調管理された部屋に置く場合、IP20 はまったく問題ありません。ただし、ほこりっぽい製材所や、誰かが誤ってぶつけてしまう可能性のある場所に設置する場合は、より厚い筐体、場合によっては前面にロック可能なカバーが必要になるでしょう。また、変圧器を狭いクローゼットに収める必要がある場合や、床ではなく壁に取り付ける必要がある場合など、奇妙なスペース用のカスタム エンクロージャも作成します。その柔軟性が、多くのリピート顧客を獲得している理由です。まったく同じジョブは存在しないため、保護レベルはジョブに適合する必要があり、その逆ではありません。
ちょっと待ってください。よくある混同を解消しましょう。KVA は容量に関するものであり、保護に関するものではありません。 400 KVA ユニットと 500 KVA 乾式変圧器は、同じアプリケーション向けであれば、より多くの電力を処理できる場合でも、同様の IP 定格を持つ可能性があります。 KVA が増えるということは、より多くの電力を供給できることを意味するだけで、保護が強化されるということではありません。これは、初めての人が犯す大きな間違いです。彼らは、KVA が高いほど保護が強化されると考えていますが、実際はそうではありません。保護はエンクロージャと内蔵の安全性がすべてであり、サイズだけでなくモデルごとに異なります。
もう一つ考慮すべきことはメンテナンスです。乾式変圧器は油入変圧器よりもメンテナンスがはるかに簡単ですが、IP 定格が高いほど維持費が多少かかります。 IP20 ユニットは、ほこりが入らないように年に数回軽く拭くだけで済みます。 IP44 ユニットでは、エンクロージャ内に閉じ込められる可能性のある飛沫液体を除去するために、より深い洗浄が必要な場合があります。そのため、当社ではすべてのユニットにメンテナンス ガイドを常に同梱しています。私はお客様に、温度センサーと筐体のボルトの締め具合を年に一度チェックする方が、壊れた変圧器を交換するよりもはるかに安価であると伝えています。

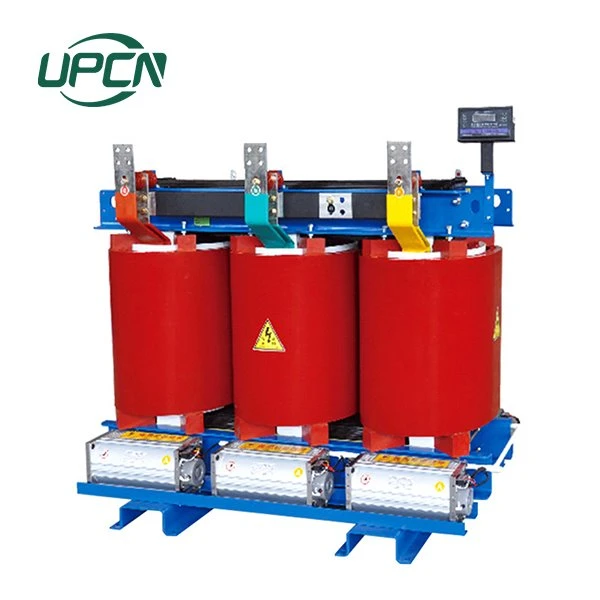

これを現実にするために、簡単な例を紹介します。昨年、私たちはオーブンとショーケースに電力を供給するために 400 KVA の変圧器を必要とする小さなパン屋と協力しました。彼らのスペースは屋内で非常にきれいだったので、標準の IP20 ユニットを採用しました。数か月後、隣の建設会社が屋外に設置され、埃や小雨にさらされる仮設発電所用のユニットを必要としていました。最終的には同じ 400 KVA モデルの IP23 バージョンを採用することになりました。これはコスト的にはわずかなアップグレードにすぎませんでしたが、ユニットの損傷を防ぐためにはそれだけの価値がありました。大量の電力を必要とする新しい倉庫などのより大きなプロジェクトの場合は、重工業用途向けにさらに堅牢な保護機能を備えた当社の 2500 KVA 乾式変圧器にステップアップする可能性があります。
400 KVA 乾式変圧器に「最適な」保護レベルはあるのかと疑問に思われるかもしれません。答えは、設定によって異なります。小規模なオフィスビルを運営している場合は、IP20 が最適です。少し過酷な環境にいる場合は、IP23 まで引き上げてください。粉塵、飛沫、または軽度の暴露に対処する場合は、IP44 を選択してください。そして、内蔵機能を忘れないでください。当社のすべてのユニットには、熱保護、過電流保護、および高品質の絶縁が備わっているため、基本モデルであっても、オンラインで見つける可能性のある安価な無名ユニットよりもはるかに安全です。
サプライヤーとして、私は常にこの点について率直に考えています。私は、顧客が自分のサイトで機能しないユニットを購入するよりも、保護について何百万もの質問をすることを望んでいます。低IP定格の変圧器で数ドル節約するために手を抜いた結果、巻線内にゴミが入り込んで1年で故障したという人を見てきました。これは、最初から適切な保護レベルを得るために多少の追加料金を支払うよりもはるかに高価です。
400 KVA 乾式変圧器を購入する場合は、5 分かけて、それがどこに送られるのか、何にさらされるのか、実際にどれくらいの電力が必要なのかを考えてください。 KVA 番号だけを見るのではなく、IP 定格と内蔵の安全機能を詳しく調べてください。基本モデルからカスタム エンクロージャに至るまで、すべてのオプションをご案内しますので、必要のないものにお金を払うことなく、必要な保護を正確に得ることができます。プレッシャーやセールス専門用語は一切使わず、ただ、力をスムーズに動かし続けることについて率直に話します。
プロジェクトについてチャットしたり、見積もりを取得したりする準備ができたら、お問い合わせください。小さな店舗でも、大きな工場でも、その中間でも、あなたのスペースに適したユニットを選ぶお手伝いをいたします。基本的なことだと思われる場合でも、遠慮せずに質問してください。それが私たちの目的です。
参考文献:
- 乾式変圧器に関する全米電機製造者協会 (NEMA) 規格、2022 年
- 国際電気標準会議 (IEC) 60529: エンクロージャによって提供される保護等級 (IP コード)、2013 年
- 「乾式変圧器の設置とメンテナンスのガイドライン」、IEEE Transactions on Industry Applications、2021
